一、厚膜化的技术内涵与演进逻辑

厚膜化是重防腐涂料区别于常规防护涂料的核心标志之一。这一技术特征的演进，并非简单的膜厚数值增加，而是伴随着涂料体系的根本性变革——从传统溶剂型向高固体份、少溶剂、无溶剂化方向的系统转型。

传统溶剂型涂料的固体含量通常在40%-60%，意味着每涂装100μm干膜厚度，需蒸发60%-100μm的有机溶剂。膜厚增加直接对应溶剂排放量的线性增长，在环保法规趋严与VOC排放受限的背景下，这一技术路径面临瓶颈。更为关键的是，溶剂的大量挥发导致涂层固化过程中的体积收缩显著，内应力累积与残余应力状态使厚膜涂层的附着力下降、开裂风险增加，违背了厚膜化追求长效防护的初衷。

高固体份涂料通过树脂分子量的降低与反应性稀释剂的应用，将固体含量提升至70%-85%。低粘度树脂使施工时的雾化与流平得以维持，而减少的溶剂挥发降低了体积收缩率，允许单道膜厚从传统的30-50μm提升至60-80μm，总膜厚设计相应扩展。少溶剂技术进一步压缩挥发分比例，依赖特种树脂的合成与功能性助剂的精准配伍，在保持施工性能的同时逼近无溶剂的边界。

无溶剂化是厚膜化技术的终极形态。涂料体系全部由参与成膜反应的物质组成——环氧树脂与固化剂、活性稀释剂与改性剂，无挥发性组分。单道膜厚可达200-500μm甚至更高，体积收缩率降至最低，涂层致密性与层间结合力显著改善。无溶剂环氧、无溶剂聚氨酯、聚脲弹性体等体系，代表了这一技术方向的不同实现路径。聚脲喷涂技术以异氰酸酯与端氨基聚醚的极快反应为特征，凝胶时间以秒计，使超厚膜的一次成型成为可能，但对设备精度与施工窗口的要求也相应严苛。

厚膜化的技术经济价值需置于全生命周期框架评估。单位面积的涂装道数减少，直接降低人工与脚手架成本；溶剂排放的削减，减轻环保合规负担与末端治理投入；涂层致密性的提升，延长维修间隔，降低周期维护的累积支出。这些效益的量化，依赖于对腐蚀环境、设计寿命、维修策略的系统分析。

二、使用寿命的双层含义与工程决策

涂层设计的目标指向使用寿命，而这一概念在重防腐领域具有精确定义的双层结构。

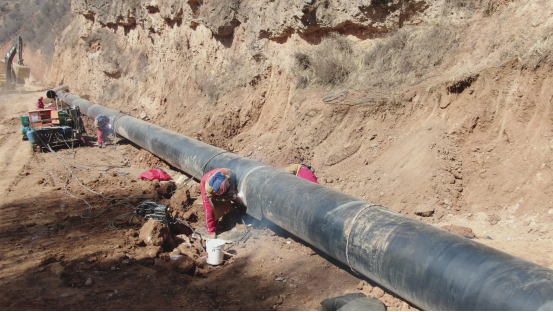

第一层含义是维修间隔期限——涂层运行使用至下一次维修时的时间跨度。这一参数直接决定维护计划的节奏与资源配置。对于海上平台、长输管道等维修可达性差的结构，延长维修间隔是降低全生命周期成本的核心策略；对于城市桥梁、港口机械等交通敏感设施，维修窗口的受限同样使长间隔成为优先目标。维修间隔的确定，需综合涂层的衰减动力学、检测技术的灵敏度、失效后果的风险容忍度，以及维修作业的安全与环保约束。

第二层含义是保护功能期限——涂层一次性使用至失去保护功能的总时间。这一期限标志着结构本体开始面临腐蚀风险，可能触发重大维修或结构更换。保护功能期限通常长于维修间隔期限，二者之间的时间差，由涂层的失效模式与检测能力决定。对于均匀减薄型失效，中期检测可识别性能退化并触发预防性维修；对于局部穿孔、起泡、剥离等突发性失效，检测滞后可能导致保护功能期限被低估。

两层含义的区分，对工程决策具有实践意义。将维修间隔期限等同于保护功能期限，可能导致维修投入过早、过度；忽视二者差异，则可能因检测不足而错失维修窗口，导致结构损伤的不可逆扩展。ISO 12944-5的寿命分级体系，正是为这一决策提供技术参数框架。

三、ISO 12944-5寿命分级的设计应用

ISO 12944-5将涂层使用寿命划分为三个等级：低（low）2-5年、中（medium）5-15年、高（high）15年以上。这一分级并非商业承诺，而是涂装设计的技术参数，其核心功能是为设计者制定维修涂装时间表提供参考依据。

低等级寿命的设计，适用于腐蚀环境温和、结构价值有限、维修便捷的场景，或作为过渡性防护措施。例如，内陆一般大气环境中的临时建筑钢结构、可更换的标准化构件，采用醇酸或常规环氧体系即可满足需求。低等级设计的技术经济逻辑在于初期成本最小化，接受较高的周期维护频率。

中等级寿命的设计，是工业防护的主流选择。5-15年的维修间隔，与多数工业装置的大修周期相匹配，使防腐维护纳入计划性停产窗口，避免非计划停工损失。化工大气、城市大气、轻度海洋大气中的工业建筑、储罐外壁、管道支架等，通常采用环氧-聚氨酯或环氧-聚硅氧烷体系实现中等级目标。膜厚设计通常在200-350μm区间，依赖多道涂装与层间协同达成耐久性。

高等级寿命的设计，面向腐蚀环境苛刻、结构价值高昂、维修极端困难的基础设施。跨海大桥、海上风电、大型港口、长输管道等，25-30年乃至更长的设计寿命要求，推动涂装体系向高性能化与厚膜化演进。无机富锌或热喷涂金属的阴极保护基底、环氧玻璃鳞片的屏障增强、聚硅氧烷面漆的耐候外封，构成典型的高等级配套。膜厚设计可达300-500μm，甚至更高，无溶剂或高固体份技术的应用成为必要。

寿命等级的选择，需整合多重决策变量。被保护对象本身的寿命是首要约束——涂层设计寿命不应显著超出结构的设计使用年限，避免过度设计；结构的价值影响失效后果的评估，高价值结构倾向于高等级设计以降低风险；维修的难易程度决定维修成本的结构，海上、高空、地下等受限空间的维修成本呈指数级增长，推动寿命等级向高端偏移。

ISO 12944-5的明确声明——"绝不是商业'承诺防腐寿命'"——具有重要警示意义。使用寿命作为技术参数，建立在标准试验条件与典型施工质量的假设之上。现场环境的波动性、施工过程的变异性、检测维护的执行度，均使实际寿命呈现统计分布而非确定数值。设计者的责任在于理解这一不确定性，通过腐蚀裕量设计、检测计划制定、维修策略预案，管理寿命风险而非追求名义数值的精确达成。

四、厚膜化与寿命设计的协同实现

厚膜化技术与寿命等级目标的协同，需回应材料科学、施工工艺、质量控制的系统挑战。

材料层面，高固体份与无溶剂树脂的合成是关键。环氧树脂的分子量降低与官能度优化，需在低粘度与高反应性之间取得平衡——粘度过高影响施工雾化，反应性过强缩短适用期；活性稀释剂的筛选需兼顾降粘效率、反应活性、最终性能，单官能稀释剂降低交联密度，双官能或多官能稀释剂维持网络完整性但粘度贡献有限。颜料与填料的体积浓度（PVC）控制影响涂层的致密性与机械性能，临界颜料体积浓度（CPVC）的精确计算与配方优化，是厚膜涂层性能稳定的保障。

施工层面，膜厚的均匀性控制是厚膜化的核心难点。无气喷涂的压力-流量匹配、喷枪移动速度与角度的稳定、复杂几何形状的边缘与角落覆盖，均需工艺参数的精细设定与操作人员的技能保障。过厚的局部堆积导致溶剂滞留（高固体份体系）或反应热积聚（无溶剂体系），引发起泡、开裂、附着力下降；过薄的局部减薄形成腐蚀优先通道，整体寿命被短板效应拉低。湿膜厚度的在线监测与干膜厚度的无损检测，构成质量控制的技术闭环。

质量控制的另一维度是固化反应的完整性。厚膜涂层内部的固化条件——温度梯度、溶剂扩散路径、反应物供应——与表面存在差异，"表干里不干"是常见缺陷。对于无溶剂环氧体系，放热反应的温度峰值控制至关重要，过高导致热降解与内应力，过低则反应不完全；对于聚脲体系，双组分的精确配比与快速混合是凝胶前均匀反应的前提。固化度的验证，除常规的硬度与附着力测试外，玻璃化转变温度的测定、残余溶剂或可萃取物的分析，提供了更为深入的表征手段。

五、重防腐场景的配套方案与寿命匹配

六、技术决策的风险管理维度

厚膜化与寿命设计的技术决策，最终需纳入风险管理的框架。腐蚀失效的概率分布、检测技术的误报与漏报率、维修窗口的可达性与成本、结构失效的后果严重度，共同构成风险矩阵的维度。

高等级寿命设计并非无条件最优。过度设计导致初期投资增加，资金的时间成本与机会成本需纳入比较；寿命等级超出结构本身的设计使用年限，造成资源错配；维修间隔与结构其他子系统（机械、电气、仪表）的维护周期不协调，增加综合管理的复杂度。低等级寿命设计在特定场景下可能是理性选择——可更换构件、技术迭代快速领域、初期资金约束严格的项目。

ISO 12944-5的技术参数定位，为这一风险管理提供了基准。设计者需在标准框架内，结合项目特定约束，进行定制化的寿命-成本-风险权衡。涂料供应商的技术支持、腐蚀工程师的现场经验、维护管理者的运营数据，共同支撑这一决策的信息基础。

获取基于腐蚀环境与寿命目标的厚膜化涂装方案

您的项目设计寿命等级如何设定？腐蚀环境特征与维修可达性条件怎样？初期投资与周期成本的权衡偏好如何？我们的技术团队可依据ISO 12944-5框架，提供高固体份至无溶剂化技术路径的选型评估，以及维修涂装时间表的制定支持。
