工业防腐涂装中，多数树脂漆膜活性基团多、化学稳定性弱，面对酸碱盐、工业腐蚀烟气极易老化失效。环氧树脂虽附着力强，却耐硝酸不足；聚氨酯虽耐磨，却易黄变水解；丙烯酸虽耐候，却耐溶剂性差。这些树脂在特定介质面前存在先天短板，无法满足全面防腐需求。

氯化橡胶作为天然橡胶氯化改性惰性高分子树脂，凭借规整饱和的分子结构、无活性基团的稳定体系，具备极强耐化学腐蚀能力。其分子链上氯原子均匀分布，形成致密屏蔽层，是工业重防腐、化工设备、户外钢结构常用经典成膜树脂，在性价比与施工便利性方面至今难以替代。

一、制备工艺与基础物性

制备方式分为溶剂法与水相法两种工艺。溶剂法将天然橡胶炼解或异戊二烯橡胶溶于四氯化碳中，通入氯气进行氯化反应；水相法则在水介质中完成氯化，更环保但工艺控制难度较高。最终产物为白色多孔固体或白色粉末状。

含氯量是核心质量指标，工业常用含量62%至67%。含氯量过低，分子极性不足，耐溶剂性与附着力下降；含氯量过高，分子链刚性过大，溶解性与漆膜柔韧性变差。优质氯化橡胶含氯量严格控制在65%±2%，平衡各项性能。

溶液黏度随橡胶降解程度变化，降解程度低则黏度高，适合高固体分厚浆涂料；降解程度高则黏度低，适合喷涂施工。这一特性使氯化橡胶可适配不同涂装配方需求，从刷涂厚浆到无气喷涂均有对应牌号。

二、专属溶剂体系适配特性

氯化橡胶极易溶于芳烃、卤烃、酯类等强溶解力溶剂，甲苯、二甲苯、氯苯是常用真溶剂。脂肪烃作为专属配套稀释剂，如200号溶剂汽油、松香水，用于调节施工黏度而不破坏树脂溶解状态。

这一溶剂体系优势在于匹配范围明确，调漆稳定、施工容错率高。脂肪烃稀释剂价格低廉，降低涂料成本；芳烃真溶剂溶解力强，保障树脂充分分散。体系不易出现析出、分层，储存稳定性优于醇酸树脂等氧化干燥型涂料。

三、分子结构决定核心性能

氯化橡胶分子具备结构规整、全饱和、强极性、无活性化学基团四大特质，造就超高漆膜稳定性。

结构规整使分子链紧密堆砌，漆膜致密性高，介质渗透路径曲折。全饱和结构消除双键等活泼反应位点，常温、常规腐蚀环境下不发生氧化、聚合、交联等化学反应。无活性化学基团意味着无羟基、羧基、环氧基等易反应基团，酸碱介质无法攻击分子链。强极性源于碳氯键的极性，提升漆膜与金属基材的附着力，同时增强分子间作用力，提高漆膜内聚力与整体致密度。

这四大特质共同构成氯化橡胶的惰性防护机制：不是与腐蚀介质反应消耗自身，而是依靠物理屏蔽阻挡介质接触基材。

四、漆膜耐化学介质广谱防护能力

1. 优异耐受领域

可长效抵御酸、碱、盐、氯化氢、硫化氢、二氧化硫等工业腐蚀介质。盐酸、稀硫酸、氢氧化钠、氯化钠等常见化工介质中，漆膜稳定不降解。适配化工厂酸碱储罐外壁、烟气脱硫管道、盐雾环境钢结构、海洋大气设施等工况。

• 性能短板边界

不耐硝酸等强氧化性酸，硝酸分子具有强氧化性，可攻击碳氯键，导致分子链断裂。不耐氢氧化铵等强碱性介质，铵离子与氯原子发生置换反应，破坏漆膜结构。长期接触动物油、植物油、脂肪，漆膜会出现软化、溶胀失效，油脂分子渗透进入漆膜内部，增塑作用导致分子链滑移。

五、综合应用价值与选型逻辑

工艺成熟、含量稳定、黏度可调，适配各类工业防腐涂料配方。从底漆到面漆，从厚浆型到薄涂型，均有成熟应用案例。溶剂体系通用，施工便捷、适配性广，刷涂、辊涂、喷涂均可，干燥速度快，复涂间隔短，缩短工期。

惰性饱和分子结构，防腐耐蚀性能突出，性价比高于环氧、聚氨酯等高性能树脂。在C3至C4腐蚀环境中，氯化橡胶体系防护寿命可达5至8年，成本仅为环氧体系的60%至70%。

短板明确，适合酸碱烟气防腐、大气防腐，不适合强氧化性酸、长期油脂浸泡工况。选型时需严格区分介质类型，硝酸储罐、氨水管道、食品油脂接触设备应避免使用。

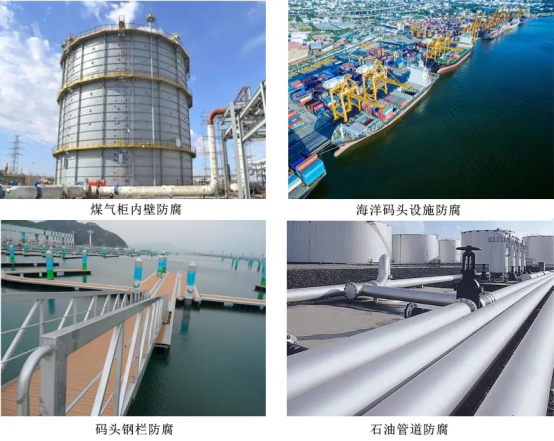

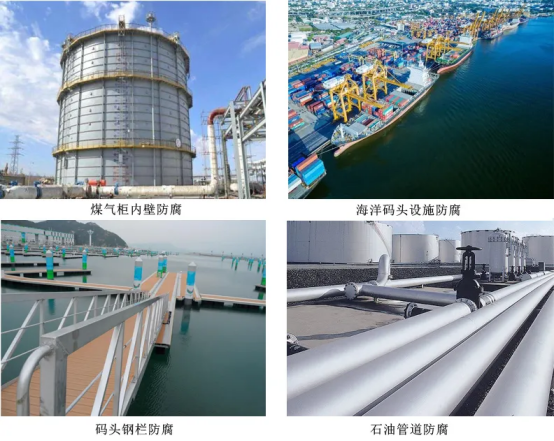

六、典型工业应用场景

七、获取技术方案

根据腐蚀介质类型、施工环境、基材状态，免费匹配氯化橡胶底漆、中间漆、面漆专属配套方案、溶剂稀释比例、施工黏度参数与工程含税报价。提供耐盐酸、耐氢氧化钠、耐盐雾第三方检测报告，支持试样测试与大型项目现场技术指导。只需规避强硝酸、氨水、长期油脂浸泡工况，即可实现长效稳定防腐防护。
