一、金属腐蚀的底层逻辑与分类边界
腐蚀的本质是金属与环境的自发能量交换。化学腐蚀与电化学腐蚀的核心差异在于反应界面与电荷传递路径：化学腐蚀中金属直接与介质发生电子转移，无独立腐蚀电池形成，典型于高温干燥气体或非电解质溶液环境；电化学腐蚀则依赖电解质溶液中的离子导电，形成无数微观腐蚀电池，阳极溶解与阴极还原空间分离。
化学腐蚀两大分支：高温干燥气体腐蚀（钢铁氧化脱碳、硫化）与非电解质溶液腐蚀（油品、有机溶剂中的缓慢反应）。电化学腐蚀场景更为广泛：大气腐蚀（薄液膜下的氧去极化）、海水腐蚀（高盐度加速离子迁移）、土壤腐蚀（差异充气与微生物代谢）、化工介质腐蚀（酸碱盐电解液中的全面或局部侵蚀）。
破坏形态上，均匀全面腐蚀虽造成截面减薄，但可预测、可监测；隐蔽性局部腐蚀（点蚀、缝隙腐蚀、晶间腐蚀、腐蚀裂纹）更具安全隐患——蚀孔深处应力集中诱发裂纹，晶界优先溶解导致脆断，外观完好的构件突发失效。介质环境决定腐蚀模式：高温气相以化学氧化为主，油品有机溶剂以溶胀萃取为主，海水与土壤以电化学溶解为主，化工介质则化学与电化学叠加。
二、工业项目防腐方案选型的核心评判标准
建立五维选型标尺，替代单纯痛点罗列：
介质适配性。 涂层能否有效隔绝目标工况的特定腐蚀介质——氧气、水蒸气、氯离子、硫化氢、油品烃类、酸碱离子等，而非泛泛宣称"耐腐蚀"。
长效屏障稳定性。 长期服役中漆膜是否保持致密完整，避免介质缓慢渗透导致的性能断崖式衰减，关注五年、十年后的屏蔽效能保持率。
基材界面稳定性。 冷热循环、应力形变下，涂层-基材附着力是否持久，防止腐蚀介质从界面缝隙入侵形成"涂层下腐蚀"。
工况兼容能力。 能否同时抵御多重复合腐蚀——高温与介质浸泡叠加、机械应力与腐蚀并存、紫外老化与盐雾交替等。
全生命周期成本。 初始涂装投入、翻新周期、停机维修损耗、安全风险成本综合核算，而非仅比较材料单价。
三、防腐涂层系统设计思路与成膜机制
整套涂层以"切断腐蚀通路"为主线分层设计：底漆渗透锚固基材微孔，建立界面结合与初步屏蔽；中间漆增厚并构建填料迷宫屏障，承担主体阻隔职能；面漆致密封闭，优化耐候与表面功能。原材料体系依腐蚀机理适配：树脂基体决定耐介质类型（环氧耐化学、聚氨酯耐候、氟碳超耐候、有机硅耐高温）；功能性填料针对性阻断特定通路（锌粉牺牲阳极、石墨烯迷宫屏蔽、导电填料静电导泄、微珠反射隔热）；防锈颜填料辅助增效；助剂保障施工与储存稳定性。
核心防护路径对应腐蚀类型：物理屏蔽阻断电化学腐蚀的电解质渗透；阴极保护抵消电化学腐蚀的阳极溶解；耐油树脂交联网络抵抗化学腐蚀的溶胀萃取；致密陶瓷质层隔绝高温气体腐蚀。规格体系规划1L小样验证、20L工程装、200L批量桶装，匹配试样测试、中小构件、大型工程需求。
四、涂层系统关键性能对应的工程价值
致密屏蔽性能 → 阻断氧气、溶剂、盐离子渗透通道，抑制全面腐蚀蔓延与局部点蚀萌生，避免隐蔽性失效。
优异基材附着力 → 杜绝漆膜起皮鼓泡，防止腐蚀介质从涂层-基材界面缝隙入侵，阻断"涂层下腐蚀"这一常见失效模式。
耐各类介质溶胀特性 → 适配油品、有机溶剂、酸碱环境，维持树脂交联网络完整性，应对化学腐蚀而非仅电化学腐蚀。
良好机械韧性 → 抵抗设备振动、热胀冷缩、运输磕碰，避免应力集中区涂层开裂形成腐蚀诱发裂纹。
耐温耐老化能力 → 满足户外暴晒、高温气相工况长期服役，防止紫外热氧降解导致屏蔽功能过早丧失。
五、适配工况与工程应用场景划分

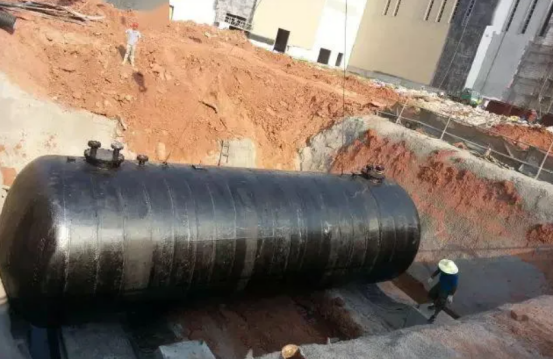

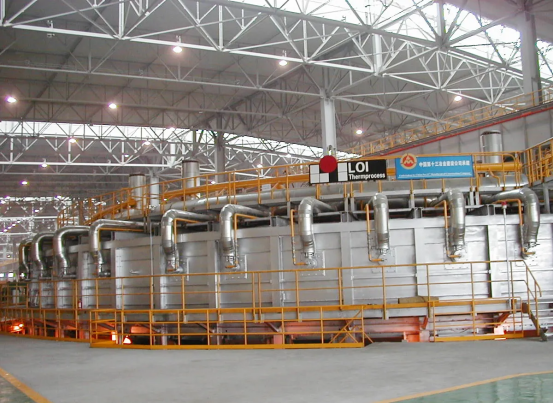

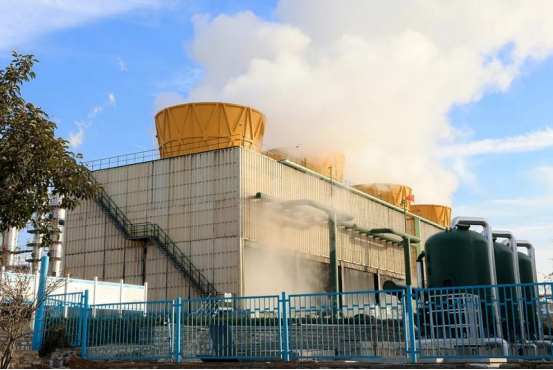

腐蚀机理类型 典型工况 核心介质 涂层设计重点 化学腐蚀 高温热处理设备、加热炉钢架、热处理工装 O₂、CO₂、H₂O 气相，脱碳反应物 耐高温树脂 + 陶瓷质烧结层，阻断氧化脱碳 化学腐蚀 原油 / 成品油储罐、溶剂储罐、输油管道 烃类油品、有机溶剂 耐油树脂 + 致密交联网络，抑制溶胀萃取 电化学腐蚀 沿海钢结构、码头设施、海上平台 Cl⁻、O₂、水膜 高锌阴极保护 + 鳞片屏蔽 + 耐候面漆 电化学腐蚀 埋地管线、储罐底板、水下桩基 土壤电解质、差异充气、微生物 环氧煤沥青 / 玻璃鳞片 + 阴极保护协同 复合叠加腐蚀 化工厂区设备、高温烟气管道、湿法脱硫装置 酸碱蒸气 + 温度循环 + 干湿交替 多层复合体系，逐层应对不同应力 复合叠加腐蚀 露天厂房钢构、桥梁、输电铁塔 紫外 + 酸雨 + 融雪剂 + 工业大气 耐候面漆 + 阴极保护底漆 + 中间漆增厚 翻新修复场景 旧钢结构、破损涂层局部修补、镀锌件修复 既有锈蚀 + 旧涂层残余 + 新介质 兼容旧涂层 + 局部除锈 + 配套修补材料
六、分层涂装配套选型逻辑
腐蚀等级 环境特征 配套结构 总干膜厚度 轻度单一腐蚀 乡村 / 城市大气、干燥室内 底漆 + 面漆 120-160μm 中等复合腐蚀 工业大气、一般沿海、油品接触 底漆 + 中间漆 + 面漆 200-280μm 严苛重腐蚀 海洋飞溅区、化工强腐蚀、高温介质 底漆 + 多层中间漆 + 高性能面漆 280-400μm
选型双向确定：腐蚀机理决定功能模块（化学腐蚀需耐介质树脂，电化学腐蚀需阴极保护或高屏蔽），腐蚀等级决定厚度与层级。
七、现场涂装工艺控制核心关键点
基材处理。 清除锈蚀、油污、疏松旧涂层，建立粗糙洁净表面。喷砂Sa2.5级或动力工具St3级依工况可达性选择，但需对应调整预期寿命。
物料混合。 双组分严格配比，机械充分搅拌；功能填料持续低速搅拌防沉降，保障涂层性能均匀。
施工区间。 控制温湿度、覆涂间隔、单次成膜厚度。无气喷涂、辊涂、刷涂依部位适配，稀释剂专用且限量。
固化管控。 完全固化前禁止接触腐蚀介质，有机涂料常温7天以上，无机涂料分阶段升温烧结，保障漆膜完整成型。
八、工程落地效益评估
抑制各类腐蚀持续发展，规避构件突发失效引发的安全事故与停产损失。拉长防腐翻新周期，降低反复涂装的停工、人工、材料综合成本。一套体系适配多种腐蚀工况，减少涂料品类采购与管理复杂度，提升项目运营效率。
【技术咨询与项目方案定制】
如需结合项目现场介质、温度、腐蚀类型，出具定制化涂层配套方案，获取TDS技术文档、样品测试、工程报价，欢迎咨询；可提供全过程施工工艺技术支撑。
