金属在大气中生锈，不是因为"碰到水"，而是因为表面那层几微米厚的水膜。氧气在阴极被还原，铁在阳极被氧化，SO₂溶于水膜形成酸、Cl⁻加速点蚀——三要素缺一不可，防护的本质就是打断其中至少一个环节。

ISO 12944将大气腐蚀性从C1（极低）划分到C5-M（极高），年腐蚀速率从不足1.3μm跨越到80μm以上。不同等级意味着完全不同的防护策略。工程上应对金属大气腐蚀有六条路径，每条路径的机理、边界、与涂层体系的关系都值得拆开来看。

一、从"材料基因"入手：提升基材自身抗蚀性

耐候钢（Corten钢）是这条路径最成熟的产品。它的原理并不复杂——在普通碳钢中添加0.25%~0.55%的铜、0.3%~1.25%的铬、0.3%~0.8%的镍，使锈蚀产物从疏松多孔的γ-FeOOH转变为致密稳定的α-FeOOH。这层"锈甲"把腐蚀速率压到普通碳钢的三分之一甚至五分之一。

听起来很理想，但耐候钢的使用边界非常明确。在C3到C4的城市和工业大气中，它表现优异，桥梁、集装箱、建筑幕墙、景观雕塑都是它的舞台。一旦环境进入C5-M高盐雾区，或者氯离子沉积量超过100mg/m²·d，耐候钢表面的锈层会被氯化物破坏，转化为可溶性产物，点蚀迅速扩展。更关键的是，耐候钢焊接部位的合金元素分布被破坏，必须重新做表面处理。

所以耐候钢在实际工程中几乎从不"单打独斗"。常见做法是在耐候钢表面直接配套环氧富锌底漆加氟碳面漆——基材本身降低腐蚀速率，涂层隔绝高浓度氯离子，设计寿命从单纯耐候钢的8到10年直接拉到20年以上。耐候钢是好材料，但它解决的是"降低需求"，不是"消灭需求"。

表面渗铝、渗铬属于更极端的路径，通过高温扩散在钢表面形成FeAl或FeCr合金层，耐温可到800°C以上。但这类工艺成本高、构件尺寸受限，主要用在锅炉管和换热器上，通用钢结构用不上。

二、涂层与镀层：工程防腐的绝对主力

如果说基材改性是"减法"，那涂层防护就是"正面硬扛"。涂层的工作机制是三重叠加：物理屏蔽隔绝水和氧、颜填料缓蚀抑制电化学反应、锌粉牺牲阳极提供阴极保护。机制越全、膜厚越足、配套越合理，寿命越长。

重防腐涂层体系的核心逻辑是"底漆—中间漆—面漆"三层各司其职。底漆决定阴极保护能力和附着力锚定，中间漆决定屏蔽厚度和针孔封闭，面漆决定耐候年限和外观保持。不同腐蚀等级下的常见配套方案如下：

这张表涵盖了日常工程中最常见的四档配套。拆解来看：

环氧富锌底漆‌是钢结构防腐的经典起点。锌粉含量80%的产品在干膜中形成导电网络，对钢基体提供牺牲阳极保护。它附着力强、施工宽容度大，风电塔筒、钢结构厂房、输电铁塔几乎都从它开始。但它有一个关键短板——在C5-M环境配合外加电流阴极保护（ICCP）时，高电流密度会让锌粉加速消耗，导致涂层提前失效。

无机富锌底漆‌正是为了解决这个问题而生。硅酸乙酯或硅酸钾体系与钢材形成化学键合，耐高温、结合力极强，与ICCP系统完全兼容。跨海大桥、海上石油平台、码头钢桩这些极端工况，底漆必须用无机富锌，这是硬性门槛，不是选配。

环氧云铁中间漆‌是几乎所有重防腐体系的"标配中间层"。云母氧化铁的片状结构在涂层中层层叠加，屏蔽性远超普通颜填料，同时封闭底漆针孔、提供额外厚度。100到125μm的膜厚是常规操作，施工时对表面处理要求比底漆略低，是性价比极高的"厚度贡献者"。

环氧玻璃鳞片涂料‌则在化工防腐场景中占据特殊地位。玻璃鳞片平行排列形成"迷宫效应"，腐蚀介质要绕过无数片鳞片才能到达基体。脱硫塔、酸洗槽、污水处理池这些强酸碱浸泡环境，用无溶剂环氧做底漆（避免溶剂残留影响耐化学性），配合环氧玻璃鳞片200到300μm，可承受pH 1到12的长期浸泡。

氟碳面漆‌（FEVE或PVDF体系）是高耐候场景的终点。C-F键键能高达485kJ/mol，普通聚氨酯面漆在强紫外加酸雨环境下三五年就明显粉化，氟碳面漆QUV老化1000小时后保光率仍在80%以上。桥梁、地标建筑、沿海化工装置外壁，只要对外观和寿命有双重要求，氟碳几乎是唯一答案。

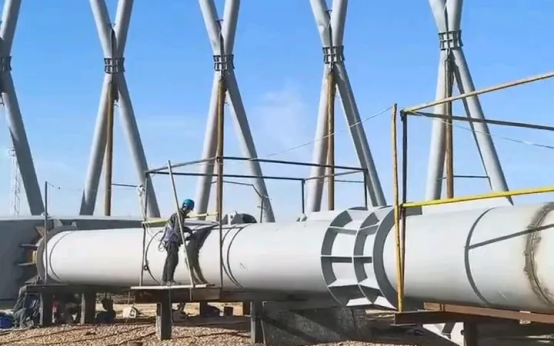

金属镀层方面，热浸锌和热喷锌/铝的锌层厚度可达50到200μm，理论寿命20到50年。但镀层处理不了复杂内壁和现场焊接修复部位，所以工程趋势是"镀层打底+重防腐面漆封护"——先热镀锌再涂氟碳面漆，桥梁护栏和通信铁塔上寿命可推到30年以上。

三、缓蚀剂与暂时性防护：过渡角色，不能当终局

气相防锈剂（VCI）、防锈油、可剥离临时涂层，解决的都是"从工厂到工地"这段时间的防护问题。VCI通过挥发在金属表面形成分子级吸附膜，适合零部件包装和设备封存；防锈油用于机械加工件的短期存放；可剥离涂层保护工地上未完工的构件。

但这些手段的共同命运是"临时性"。VCI拆封就失效，防锈油不耐高温和水冲刷，可剥离涂层扛不住日晒雨淋。它们是施工流程中的"配角"，正式服役前必须切换到永久性涂层体系——这不是建议，是工程纪律。

四、转化膜：涂装前的"地基工程"

磷化、发黑、阳极氧化、铬酸盐转化，这些处理在金属表面生成几微米的致密化合物层。它们本身不具备长效防腐能力——磷化膜单独使用在C3环境下也撑不过两年，铬酸盐转化因为六价铬毒性正被无铬技术替代。

转化膜的真正价值在于提升后续涂层附着力。磷化配合环氧富锌底漆，附着力可以从3MPa提升到5MPa以上。它是涂层体系的"前处理工序"，不是独立防护层。很多工程翻车就翻在"磷化做了但忘了涂漆"——前处理花了功夫，最后一步没跟上。

五、环境调控：封闭空间才有效

控湿封存把相对湿度压到35%以下、充氮封存隔绝氧气、局部通风改造减少污染源——这些方法在仓库和精密设备间是有效的。但桥梁、海上平台、化工厂区这些常年暴露的露天工况，你不可能给一座跨海大桥装盖子控湿，也不可能把整个工业区的SO₂全部过滤掉。

环境调控适用于备件库和设备停运封存，对于大气暴露的钢结构，唯一靠谱的长效方案还是涂层硬扛。

六、阴极保护：必须和涂层"绑在一起"

牺牲阳极（锌块、镁块、铝合金块）和外加电流（ICCP）通过施加阴极电流抑制阳极溶解。ISO 12944说得很明确：阴极保护不能替代涂层，必须联合使用。涂层把保护电流需求从裸钢的100~150mA/m²降到1~5mA/m²，阴极保护则弥补涂层针孔和机械损伤处的缺陷。两者是乘法关系。

在长输埋地管道、海上平台、储罐底板这些场景，ICCP加无机富锌底漆是标准组合。但有一个细节必须注意：ICCP要求底漆耐高电流，环氧富锌在高电流下锌粉消耗过快，C5-M项目必须用无机富锌底漆。这不是附加卖点，是海工项目的硬性门槛。

七、六大手段与重防腐涂料的实战定位

把六条路径放在一起看，基材改性降低本征腐蚀速率但需配合涂层，缓蚀剂和转化膜是过渡和预处理，环境调控仅限封闭空间，阴极保护必须搭配涂层。真正覆盖面最广、性价比最高、承担70%以上工业防腐任务的，始终是涂层体系。

选涂层不只看单品参数，更要看厂家能不能提供从底到面的完整配套能力。同样写着"环氧富锌底漆 锌含量80%"的桶，不同厂家在树脂体系、锌粉品质、品控标准上差距可以非常大。

作为重防腐涂料源头生产厂家，我们的产品线覆盖环氧富锌底漆、无机富锌底漆、环氧云铁中间漆、环氧玻璃鳞片、无溶剂环氧、聚氨酯面漆、氟碳面漆——从底到面一站式配套，支持C3至C5-M全腐蚀等级，针对风电、桥梁、化工、海工、管道等工况提供定制方案。
