一、从分层配套到"底-面合一"：技术演进的驱动力

重防腐涂装的传统范式建立在"底-中-面"三涂层分工之上。底漆锚固基材、中间漆增厚屏障、面漆抵御环境侵蚀，这一结构在二十世纪中后期成为行业标准，其合理性源于当时树脂技术与施工设备的局限。环氧树脂底漆的附着力优势、氯化橡胶或醇酸树脂面漆的耐候性特征，使分层成为必然——单一树脂体系难以同时满足界面粘接、厚膜施工、紫外老化等多重需求。

"底-面合一"厚涂涂料的出现，颠覆了这一范式。其技术基础在于树脂化学与施工设备的双重突破：无溶剂或高固体份环氧、聚氨酯体系的开发，使单道膜厚从传统的50至100微米跃升至数百微米乃至数毫米；高压无气喷涂技术的成熟，为高黏度涂料的雾化与流平提供了动力保障。这一组合使"一次喷涂成型"从概念变为工程现实，在大型钢结构——桥梁、场馆、石化装置框架——中得到迅速广泛应用。

技术演进的深层驱动力，并非单纯追求施工效率，而是回应了大型工程现场的结构性约束。分层涂装每道间隔需满足表干或实干要求，在低温高湿季节工期急剧拉长；多层施工增加脚手架周转次数与高空作业风险；层间污染与附着力失效成为质量管控的难点。厚涂化将多道工序压缩为单次作业，以材料技术的升级换取施工组织的简化。

二、"底-面合一"的技术实质：树脂体系的性能整合

"底-面合一"并非取消功能分层，而是将多重功能整合于单一树脂体系。无溶剂环氧厚涂涂料是这一整合的典型代表。环氧树脂的极强粘接性能，使涂层牢固地附着在钢材表面，形成一道厚厚的防护涂层，有效地阻缓外界腐蚀性介质的侵入。这一表述揭示了功能整合的核心机制：环氧树脂的分子结构——环氧基与羟基的高极性、固化后三维网络的高交联密度——同时赋予其对金属基材的化学键合能力、对腐蚀介质的物理阻隔能力、以及作为厚膜层的结构完整性。

固体含量是性能整合的关键参数。传统溶剂型涂料固体含量40%至60%，每道施工后大量溶剂挥发，膜厚收缩显著，需多道累积方能达到设计厚度。"底-面合一"厚涂涂料固体含量一般在70%（体积分数）以上，甚至100%。高固体份意味着成膜物质占比提升，溶剂挥发导致的收缩、针孔、内应力问题大幅缓解；无溶剂则彻底消除溶剂滞留风险，使厚膜一次性施工成为物理可行。

聚氨酯厚涂涂料代表了另一整合路径。脂肪族聚氨酯的耐候性优于环氧，但传统附着力逊于后者。"底-面合一"聚氨酯通过分子设计——引入异氰酸酯端基与多元醇的预聚物结构、增强极性链段比例——在保持耐候优势的同时提升界面粘接，适用于紫外暴露强烈且施工窗口受限的场景。

三、高压无气喷涂：厚涂化的设备适配

"底-面合一"厚涂涂料的施工，几乎必然关联高压无气喷涂技术。这一适配性源于涂料黏度与雾化动力的耦合关系。

无溶剂或高固体份涂料的黏度，通常达到数千至数万毫帕·秒，远超传统空气喷涂可处理的数百毫帕·秒上限。空气喷涂依赖压缩空气将涂料雾化，高黏度下雾化颗粒粗大、流平不良，膜厚分布极不均匀。高压无气喷涂以液压泵将涂料加压至10至40兆帕，经特殊喷嘴小孔释放，涂料在压差作用下自行雾化，无需压缩空气参与。这一机制使高黏度涂料的细颗粒雾化成为可能，单次喷涂即可形成均匀厚膜。

喷嘴设计与操作参数对厚涂质量具有决定性影响。喷嘴口径决定流量与膜厚，大型钢结构通常选用0.5至0.7毫米口径以平衡效率与覆盖；喷射角度与移动速度影响重叠区域的厚度均匀性，过快导致漏喷、过慢导致流挂；泵压与涂料温度的联动调控，在低温环境下预热涂料以降低黏度、改善流平。这些参数的优化，依赖施工者的现场经验，也逐步被传感器监测与反馈系统所辅助。

四、"底-面合一"的工程边界：适用场景与内在限制

尽管"底-面合一"在大型钢结构中迅速推广，其适用边界仍需清醒界定。防护期可达10年以上的表述，需置于特定条件下理解：无溶剂环氧厚涂层的耐久性，在中性大气环境（C3至C4）、良好表面处理（Sa2.5、Rz40至75微米）、规范施工参数下可实现；但在海洋大气（C5-M）、化学介质飞溅（Im2）、紫外极端暴露等严酷环境中，单一树脂体系的性能局限暴露。

环氧树脂的紫外老化脆化是核心限制。无溶剂环氧厚涂层在强日照下，表面粉化、失光、龟裂，逐步丧失防护完整性。这一限制并非施工质量问题，而是树脂化学的固有边界。因此，"底-面合一"环氧厚涂涂料适用于室内、遮蔽或紫外暴露有限的场景；露天长期暴露仍需聚氨酯或氟碳面漆的耐候层保护，回归分层或"厚涂底+薄涂面"的折中方案。

高固体份聚氨酯厚涂涂料虽耐候性改善，但成本显著高于环氧，且对基材含水率敏感——异氰酸酯与水副反应产生二氧化碳，导致漆膜起泡。这一化学特性限制了其在高湿环境或未经充分干燥基材上的应用。

另一内在限制是厚膜固化行为。无溶剂环氧虽消除溶剂挥发问题，但固化反应放热集中，厚膜内部温度可达80至100摄氏度，远超环境温度。热应力与固化收缩的叠加，使膜厚超过某一临界值后内应力急剧上升，导致边缘剥离或贯穿开裂。这一临界值因树脂配方、固化剂类型、施工温度而异，通常以2至3毫米为经验上限。追求更厚防护时，仍需分层施工以释放应力。

五、工序压缩的代价：被忽视的质量风险

"底-面合一"的吸引力在于工序压缩，但压缩本身引入新的质量风险，这些风险在效率导向的工程管理中易被低估。

表面处理窗口的刚性未因工序减少而软化。喷砂后3小时黄金时效，在"底-面合一"施工中同样严格；单次厚涂对基材状态的敏感性，甚至高于薄涂多层——厚膜对表面缺陷的覆盖能力虽强，但界面污染导致的附着力丧失后果更为严重，因无后续层间补偿。

涂料混合与熟化的质量控制难度上升。无溶剂环氧的双组分比例精确性要求极高，混合不均导致局部固化不良；大量涂料一次性调配，适用期（pot life）内的施工节奏紧张，超时胶化的涂料若勉强使用，形成软质夹层。这些风险在分层施工中分散于多道小批量操作，在"底-面合一"中集中放大。

缺陷修补的复杂性。厚涂层局部损伤后，修补需处理至坚实基材，周边厚膜的边缘坡口处理技术要求高；修补材料的收缩行为与原始厚膜差异，易形成可见痕迹或应力集中。大型钢结构的现场修补，往往成为外观质量与耐久性的薄弱环节。

六、产品类型与适用场景：底-面合一厚涂涂料的工程选型

七、厚涂底加薄涂面的复合策略：边界场景的折中方案

当"底-面合一"的单一树脂体系无法满足复合功能需求时，厚涂底加薄涂面的复合策略成为工程折中。典型组合包括：无溶剂环氧厚涂底漆兼中间层，提供附着力与介质阻隔，上覆脂肪族聚氨酯薄涂面漆，赋予耐候性；或高固体份环氧厚涂层作为主体，局部紫外暴露面以氟碳面漆罩面。这一策略保留了厚涂化的施工效率优势，同时以薄层面漆补偿树脂本体的性能边界，但层间配套性需回归传统验证逻辑。

八、产品体系与技术服务

我们的重防腐涂料产品线涵盖全系列"底-面合一"厚涂涂料与复合配套方案，以场景适配而非技术路线替代为导向。

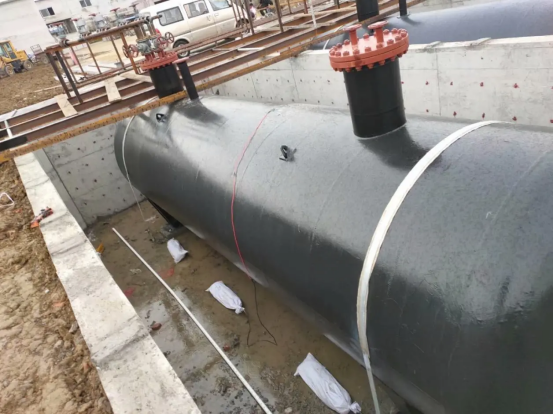

无溶剂环氧厚涂涂料系列，固体含量100%，单道干膜200至500微米，配套高压无气喷涂设备选型与施工参数优化服务，适用于储罐、管道、水处理等遮蔽或浸没环境。高固体份聚氨酯厚涂涂料系列，固体含量80%至90%，单道干膜150至300微米，提供基材含水率检测与施工窗口判定支持，适用于有限紫外暴露的露天工业环境。聚脲弹性体系列，秒级固化，断裂伸长率300%以上，配套专用双组分高压喷涂设备与操作培训，适用于动态变形与冲击频繁的边界场景。

对于紫外极端、化学介质复杂或超长寿命需求，提供厚涂底加耐候面的复合方案设计，以树脂功能的专业化分工换取耐久性的最大化。

【技术对接】

欢迎提供项目结构类型、腐蚀环境等级、工期约束、维修可达性、目标服役年限、VOC排放限制。我们评估"底-面合一"厚涂方案的适用边界，或出具厚涂与分层的技术经济对比，配套施工工艺设计。
