一、一个被误读的等式：标准符合≠工程可靠

GB/T 18838.1、GB 8923、GB/T 13288、GB 6060.5——这套标准体系构成了中国重防腐喷砂工艺的技术基座。等效采用ISO 11124-1的磨料规范，等效采用ISO 8501-1的清洁度图谱，参照采用ISO 8503的粗糙度评定——标准的国际化背书赋予了它们权威感，也使许多工程决策者产生了一种危险的认知惯性：符合标准即意味着质量可控。

然而，标准符合性检测的抽样本质与工程质量的连续性需求之间存在根本张力。GB 8923的Sa2.5级判定依赖目视比对，检测区域通常不超过总面积的5%；GB/T 13288的粗糙度检测以每10平方米3个测点为常规密度。未被抽检的95%区域、未被触针覆盖的99.7%表面，构成了质量风险的隐匿空间。更关键的是，标准规定的均为"最低可接受水平"，而非"最优工程实践"——将底线当作目标，是重防腐失效案例中最常见的决策偏差。

这种偏差的代价并非即时显现。喷砂后3小时黄金窗口内涂装的底漆，其附着力在标准检测中可能完全合格；但油脂分散凿入表面微孔形成的"亚标准污染"，在服役6至8年后才逐步释放为涂层起泡、剥离。标准的滞后性使责任追溯困难：施工方强调当时验收合格，业主方难以证明预处理为失效根因。这种"合规陷阱"侵蚀着重防腐工程的信任基础。

二、磨料标准的执行悖论：标准化采购与现场变异

GB/T 18838.1对金属磨料的技术要求涵盖化学成分、硬度、密度、粒度分布、颗粒形状五项核心指标。理论上，按标准采购的磨料应在不同批次间保持性能一致，使喷砂粗糙度可控。但现场观察揭示了一幅更为复杂的图景。

铸钢砂的棱角率在标准中以"颗粒形状"笼统描述，未规定量化检测方法与合格阈值。同一供应商的不同批次，新砂与回收三次后的旧砂，棱角率可能从85%降至60%，而粗糙度形成能力衰减15%至20%。这种衰减并非线性——前两次循环的棱角钝化较为平缓，第三次后急剧加速，因裂纹扩展导致颗粒破碎模式改变。标准未规定循环次数监控，施工方为降低成本往往超期使用，直至粗糙度抽检不合格才更换，此时已有一批基材的表面处理质量低于设计预期。

粒度分布的标准要求以筛分法测定，规定各筛孔留存比例范围。但筛分法对颗粒长径比敏感——扁平状颗粒与等轴颗粒可能通过同一筛孔，却在喷射时的动能传递与切削行为上差异显著。SSPC-SPCOM手册中记录的各类磨料粗糙度数据，正是基于特定长径比颗粒的测试，直接移植至不同来源磨料时存在系统偏差。这种"标准内变异"难以通过常规验收发现，却在涂层附着力离散性中累积暴露。

三、清洁度检测的时空盲区：从静态判定到动态失效

GB 8923的Sa2.5级以喷砂完成后的即时状态为判定对象，隐含假设是：清洁度在后续工序前保持稳定。这一假设在理想环境下近似成立，在真实工程中频繁失效。

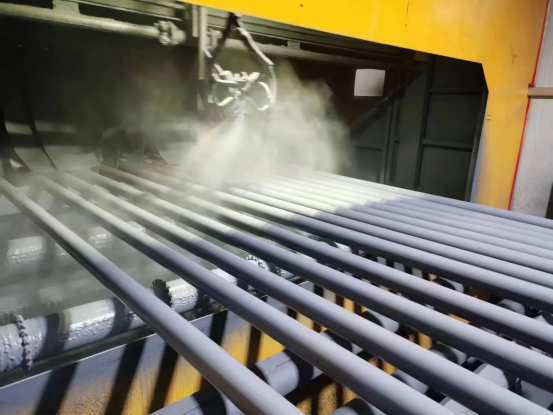

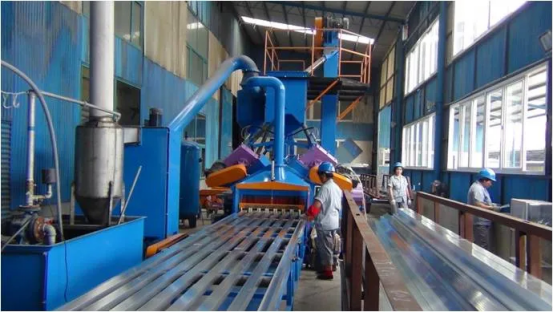

户外喷砂作业中，即使采用带布袋吸尘器的回收设备，喷射区周围仍弥漫悬浮粉尘。这些粉尘以氧化皮碎屑、金属微粒、磨料细粉为主，粒径分布从亚微米至数十微米。喷砂完成后，表面处于高表面能活化状态，对悬浮颗粒的吸附速率远超常态。检测取样通常在喷砂停止后5至10分钟进行，此时表面已重新覆盖一层肉眼不可见的吸附层，但目视比对图谱无法辨识——Sa2.5级的判定仍成立。3小时后涂装时，这层吸附层已部分嵌入，成为涂层与基材间的弱界面层。

更隐蔽的风险来自可溶性盐。GB 8923的目视检测对盐污染完全盲区，需依赖GB/T 18570系列标准的电导率法或氯化物特定离子检测。但标准未将可溶性盐检测列为喷砂后的强制项目，仅在"必要时"执行。这一弹性条款在工期压力下往往被搁置：喷砂已完成，表面看似洁净，为何要增加检测环节？直至服役中涂层从局部鼓泡、剥落，返工检测才发现基材表面氯离子浓度超标数倍。

四、粗糙度的"合格陷阱"：数值达标与形态失配

GB/T 13288与GB 6060.5共同构建了粗糙度的检测与比对体系，但两者均聚焦于Rz这一单一数值指标，忽视了粗糙度轮廓的形态特征对涂层性能的影响。

Rz40至75微米的区间要求，在比较样块法检测中可通过视觉-触觉近似判定。然而，相同的Rz值可由截然不同的轮廓形态实现：尖锐密集的"峰-谷"结构，或平缓宽阔的"波-谷"结构。前者为涂层提供强机械锚固，但峰顶处应力集中，厚膜涂层固化收缩时易在峰顶产生微裂纹；后者应力分布均匀，但锚固点稀疏，涂层在剪切载荷下易整体滑移。标准未规定轮廓形态系数，如轮廓单峰平均间距Sm、轮廓支承长度率tp等辅助参数，使"合格"粗糙度与涂层适配性之间出现断裂。

聚天门冬氨酸酯聚脲涂料对粗糙度形态的敏感性尤为突出。其秒级凝胶特性要求涂料在固化前充分润湿峰顶、填充谷底。过于尖锐的粗糙度轮廓使聚脲在峰顶处因表面张力作用形成"架桥"——涂料包裹峰顶但未触及谷底，固化后形成空腔缺陷。这种缺陷在Rz检测中完全隐匿，却在电火花检测或服役后的介质渗透中暴露。标准符合的粗糙度，未必是特定涂料的最优粗糙度。

五、预处理工序的"省略经济学"：除油除盐的边缘化

喷砂前除油和除去可溶性盐等污染物的重要性，在标准体系中均有提及，但在工程实践中持续边缘化。这一边缘化的驱动力并非技术无知，而是"省略经济学"——压缩工序以缩短工期、降低直接成本。

一般施工者认为喷砂可以把油脂和盐分清除，这一认知部分源于喷砂后的表面外观改善：油脂被冲击分散后不再呈现连续油膜，盐分碎裂后不再可见结晶。但技术实质是：污染物的大部分被深深分散凿在钢材表面，形成更加隐蔽、危险性更大的污染。分散态油脂的表面积远大于原始聚集态，与涂料的接触界面更为复杂；压入谷底的盐晶体形成"盐穴"，在涂层覆盖后成为持续的电解质供给源。

除油工艺的高压喷射淡水配合清洗剂，需增加设备投入与废水处理成本；除盐工艺的高压淡水冲洗，参照NACE No.5与SSPC-SP12，对水质、压力、移动速度均有规定，执行门槛高于喷砂本身。在总价承包模式下，这些前置工序成为利润空间的首要挤压对象。业主方的技术规格书若未明确将除油除盐列为独立验收节点，施工方自然倾向于将其并入喷砂工序"一并处理"——实质是省略。

GB/T 13312的水膜破裂法虽简便，但对分散态油脂的检测灵敏度有限。荧光染料示踪或接触角测量等精密方法，因设备与人员要求未在常规工程中普及。这种检测能力的缺失，使"省略"难以被事后追溯，进一步强化了"省略经济学"的合理性。

六、标准体系的升级需求：从底线合规到过程可靠性

现有标准体系的核心功能是为设计者制定比较合理的维修涂装时间表提供参考，而非保障单次工程的零失效概率。这一设计初衷与重防腐工程的高价值、长周期、不可逆特征之间存在张力。标准升级的方向，应从"底线合规"转向"过程可靠性"，引入以下要素：

磨料全生命周期追踪。建立磨料采购批次、循环次数、棱角率衰减曲线的档案，以统计过程控制方法监控批次间变异，而非仅依赖进场抽检。

清洁度动态监测。在喷砂房或户外作业区部署在线粉尘浓度监测与表面能衰减传感器，将"即时判定"扩展为"过程窗口"管理，压缩检测盲区。

粗糙度多维表征。在Rz基础上纳入轮廓形态参数，建立特定涂料-粗糙度形态适配数据库，使粗糙度设计从"数值区间"细化为"形态定制"。

预处理工序强制分离。将除油、除盐从喷砂工序中独立，设置专项验收节点与检测方法，阻断"省略经济学"的操作空间。

七、工程实践中的标准超越：当项目需求高于标准底线

对于设计寿命25年以上的跨海通道、大型LNG储罐、海上风电基础等关键装备，标准符合仅是起点。这些项目的共同特征是：维修不可达或维修成本极高，涂层失效的后果远超一般工业装备。

此类项目的喷砂工艺需在标准基础上实施"超越性控制"：磨料采用新砂一次性使用，禁用循环回收；清洁度检测密度提升至每5平方米1个测点，辅以可溶性盐100%电导率筛查；粗糙度采用三维轮廓仪替代二维触针，获取全面积形貌数据；除油除盐后增加真空干燥工序，将表面水分降至50ppm以下；喷砂至涂装的间隔时间压缩至1小时以内，以惰性气体保护延缓表面活化衰减。

这些超越性措施的成本增量，在关键装备的全寿命周期成本中占比有限，却可将涂层失效概率从标准合规下的5%至10%降至1%以下。对于不可失效的工程场景，这种概率压缩具有决定性价值。

【技术对接】

我们可提供超越标准合规的重防腐表面处理技术方案，涵盖磨料全生命周期管理、清洁度动态监测、三维粗糙度表征、预处理工序独立控制、涂装间隔压缩工艺。面向关键装备的长寿命需求，出具定制化技术规格书与全过程质量控制体系，配套重防腐涂料选型与施工技术服务。

欢迎提供项目关键等级、腐蚀环境特征、维修可达性约束、目标失效概率，我们评估标准合规与超越性控制的技术经济边界，出具适配方案。
